För att avgöra om ensläpvagnskabelnätär vattentät, måste du verifiera den utifrån tre aspekter-skyddsklassning, strukturell design och materialval.
Så här gör du:
1. Grundläggande vattentätningsnivåer
| IP-betyg | Skyddsbeskrivning | Testvillkor och exempeltillämpningar |
| IP67 | Tål tillfällig nedsänkning utan att vatten tränger in | Nedsänkning i 1 m vatten i 30 min (kortvarig exponering). |
| IP68 | Tål långvarig, kontinuerlig nedsänkning | Långvarig nedsänkning (t.ex. 24 timmar på 1,5 meters djup för energilagringsselar). |
| IP6K9K | Motståndskraftig mot vattenstrålar med högt tryck och hög temperatur | Tål vattenstrålar med högt tryck och hög temperatur (t.ex. 80°C, 100 bars test för chassiselar). |
Nyckelpunkt - Klassificeringen måste vara tryckt på kontakten eller förpackningen. Produkter utan betyg har i princip inte vattentäta egenskaper.
2. Certifieringar och standarder
• Kontakter som överensstämmer med ISO7638-standarden (såsom europeiska 13-stiftsuttag) har vanligtvis en inbyggd vattentät design.
• Legitima produkter kommer att märkas med fordonsindustrins certifieringar såsom IATF16949.

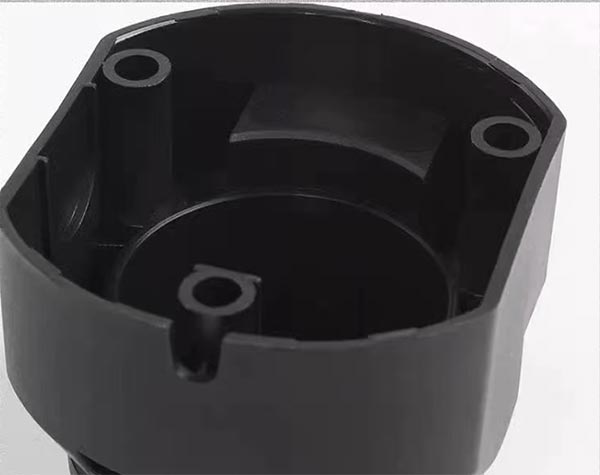

1. Kontaktens tätningsdesign
• Tätningsringmaterial - Prioritera väderbeständigt gummi, undvik vanligt silikon (som är benäget att åldras).
• Dubbel tätningsstruktur - Använd till exempel gängad åtdragning + O-ring dubbelt skydd i båda ändarna av spiraltråden (se Nissan Patrol Y62släpvagnskabelnätdesign).
• Inre vattentät hålighet - Avancerade produkter kommer att designa ett slingrande tätningshålrum (som labyrintstrukturen på en bogseranordning) för att förhindra att regnvatten sipprar in.

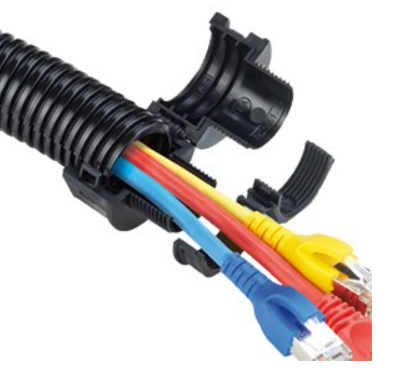

2. Kabelskyddsdetaljer
• Mantelmaterial - TPEE/TPU-material är överlägset vanlig PVC (köldbeständighet -40 ℃, värmebeständighet 105 ℃)
• Inga mellanliggande kontakter - Hela kabeln har inga brytpunkter; anslutningsskarvarna kräver ingjutning eller ultraljudssvetsning.
• Skärmskiktets integritet- Det skärmande metallskiktet måste sträcka sig in i anslutningen för att förhindra att fukt tränger in genom springorna.

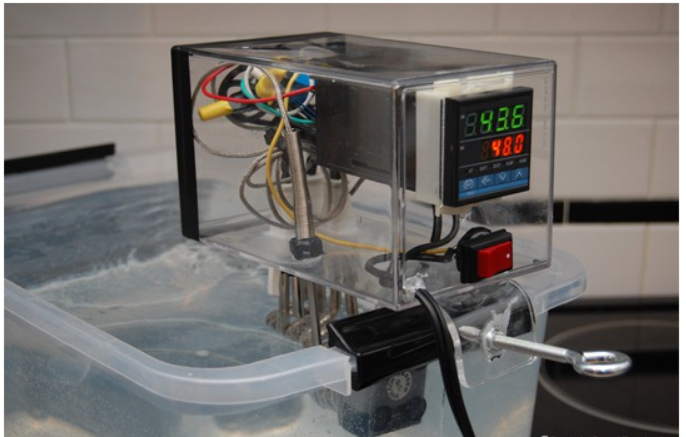

1. Vattennedsänkningstest (IP67/IP68-verifiering)
• Tillvägagångssätt- Sänk ned kabelstammen i 1 meter djupt rent vatten i 30 minuter (IP67) eller 24 timmar (IP68).
• Bedömning- Omedelbart efter borttagning, testa isolationsresistansen ≥100MΩ (med en 500V megohmmeter), och det ska inte finnas några fuktrester efter att kontakten demonterats.
Fallstudie- Suzhou Kaibaile New Energy-kabelstammen klarade 24-timmarstestet på 1,5 meters vattendjup och isolationsmotståndet uppfyllde standarden.
2. Högtrycksvattenspraytest (IP6K9K-verifiering)
• Procedur- Använd en 80℃ högtemperaturvattenpistol (80-100 bar vattentryck) för att spraya kontakten från ett avstånd av 30 cm i 30 sekunder.
• Omdöme- Efter att ha stått i 1 timme, testa kretsens kontinuitet; det ska inte finnas några kortslutningar eller signalavbrott.
Tillämpliga scenarier - Kabelnät för bilchassier, utomhusladdningshögar och andra applikationer som kräver skydd mot kraftigt regn.
3. Test av isoleringsprestanda
• Isolationsresistans≥0,5MΩ under 2500V spänning (megohmmetertest)
• Tål spänningstest – Applicera 1,5 gånger märkspänningen (t.ex. 18V för en 12V ledningsmatta) i 1 minut utan haveri.
